O que é uma pilha eletroquímica?

É um dispositivo que converte energia química em energia elétrica por meio de reações de oxirredução entre dois eletrodos imersos em um eletrólito.

Como se representa uma pilha em diagramas elétricos?

Por duas barras paralelas, sendo a maior o polo positivo e a menor o negativo, indicando a diferença de potencial.

Qual a função de um resistor em um circuito elétrico?

O resistor limita a corrente elétrica e pode representar qualquer aparelho consumidor de energia elétrica.

O que significa ligação em série em circuitos elétricos?

É quando os componentes estão conectados um após o outro, de modo que a corrente percorre todos eles sucessivamente.

Por que é importante a orientação dos polos em uma pilha?

A orientação correta garante que a corrente elétrica flua no sentido adequado para o funcionamento do aparelho.

O que caracteriza um circuito elétrico fechado?

Um circuito fechado permite o fluxo contínuo de corrente elétrica entre os polos da fonte através do aparelho consumidor.

Como materiais comuns de laboratório podem substituir pilhas comerciais?

Eles podem ser usados para montar células eletroquímicas improvisadas, gerando tensão suficiente para alimentar pequenos aparelhos.

Ciências da Natureza e suas Tecnologias

Questão 102 — É possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apre…

ENEM 2021 Questão 102

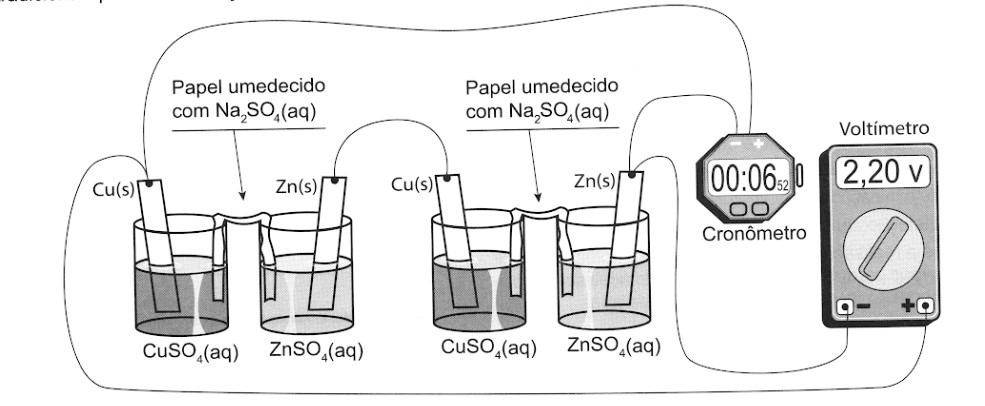

É possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apresenta uma montagem que faz funcionar um cronômetro digital.

Carregando imagem...

Utilizando a representação de projetos elétricos, o circuito equivalente a esse sistema é

Resolução

Resposta correta: Letra B

A questão aborda o conceito de circuitos elétricos equivalentes, especificamente a representação esquemática de uma célula eletroquímica improvisada (como uma pilha feita com materiais de laboratório) conectada a um aparelho de baixa corrente, como um cronômetro digital. Para resolvê-la, é necessário compreender como funciona uma pilha (dois eletrodos de materiais diferentes imersos em uma solução eletrolítica, gerando diferença de potencial) e como representá-la em diagramas elétricos: cada eletrodo é representado por uma barra (maior para o polo positivo e menor para o negativo), e a carga é conectada entre os polos. O raciocínio envolve identificar, entre as alternativas, o circuito que corretamente representa uma fonte de tensão (a pilha improvisada) conectada a um dispositivo consumidor (o cronômetro). A alternativa B é correta porque mostra a simbologia padrão de uma pilha ligada a um resistor (representando o aparelho), em série, exatamente como ocorre na montagem experimental descrita.

Comentários por alternativa

A

A alternativa A está incorreta porque apresenta uma ligação em paralelo dos elementos, o que não representa a conexão típica de uma pilha com um aparelho consumidor, que deve ser em série.
B

A alternativa B está correta pois utiliza o símbolo convencional de uma pilha (duas barras, uma maior e uma menor) conectada em série a um resistor, que representa o aparelho elétrico. Essa é a representação padrão para um circuito simples alimentado por uma fonte de tensão.
C

A alternativa C está errada porque inverte os polos da pilha ou apresenta uma conexão inadequada dos terminais, o que não condiz com o funcionamento real do circuito descrito no enunciado.
D

A alternativa D está incorreta pois representa múltiplas fontes ou elementos em paralelo, o que não corresponde à montagem experimental de uma única pilha improvisada ligada a um único aparelho.
E

A alternativa E está errada porque omite a fonte de tensão ou representa apenas o resistor, não mostrando a pilha necessária para alimentar o cronômetro.

Flashcards

Perguntas pontuais sobre o tema desta questão. Toque no card para virar e use as setas para navegar.

1 / 7

1. O que é uma pilha eletroquímica?: É um dispositivo que converte energia química em energia elétrica por meio de reações de oxirredução entre dois eletrodos imersos em um eletrólito.
2. Como se representa uma pilha em diagramas elétricos?: Por duas barras paralelas, sendo a maior o polo positivo e a menor o negativo, indicando a diferença de potencial.
3. Qual a função de um resistor em um circuito elétrico?: O resistor limita a corrente elétrica e pode representar qualquer aparelho consumidor de energia elétrica.
4. O que significa ligação em série em circuitos elétricos?: É quando os componentes estão conectados um após o outro, de modo que a corrente percorre todos eles sucessivamente.
5. Por que é importante a orientação dos polos em uma pilha?: A orientação correta garante que a corrente elétrica flua no sentido adequado para o funcionamento do aparelho.
6. O que caracteriza um circuito elétrico fechado?: Um circuito fechado permite o fluxo contínuo de corrente elétrica entre os polos da fonte através do aparelho consumidor.
7. Como materiais comuns de laboratório podem substituir pilhas comerciais?: Eles podem ser usados para montar células eletroquímicas improvisadas, gerando tensão suficiente para alimentar pequenos aparelhos.
