O que é um circuito elétrico em série?

É um circuito em que os componentes estão conectados um após o outro, de modo que a corrente elétrica percorre um único caminho.

Como funciona um interruptor de três pontos (chave comutadora)?

Ele conecta o terminal comum a um dos outros dois terminais, alternando o caminho da corrente entre dois circuitos distintos.

Qual é a principal diferença entre ligação em série e em paralelo?

Na série, a corrente é a mesma em todos os componentes; no paralelo, a tensão é igual em todos os ramos.

Por que é importante isolar cada lâmpada em um circuito de seleção?

Para garantir que apenas uma lâmpada acenda por vez, evitando sobrecarga e atendendo ao controle individual.

O que acontece se duas lâmpadas forem ligadas em paralelo e um interruptor for fechado?

Ambas podem acender simultaneamente, pois a corrente se divide entre os dois caminhos.

Como a posição dos interruptores afeta o funcionamento do circuito?

Ela determina por qual caminho a corrente elétrica irá fluir, selecionando qual lâmpada será acesa.

O que caracteriza um circuito seletor de cargas?

É um circuito que permite escolher, por meio de interruptores, qual carga (lâmpada, motor, etc.) será alimentada pela fonte.

Ciências da Natureza e suas Tecnologias

Questão 126 — Um garoto precisa montar um circuito que acenda três lâmpadas de cores diferentes, uma de cada vez. Ele dispõe das lâmpadas, de fios, uma bateria e d…

ENEM 2021 Questão 126

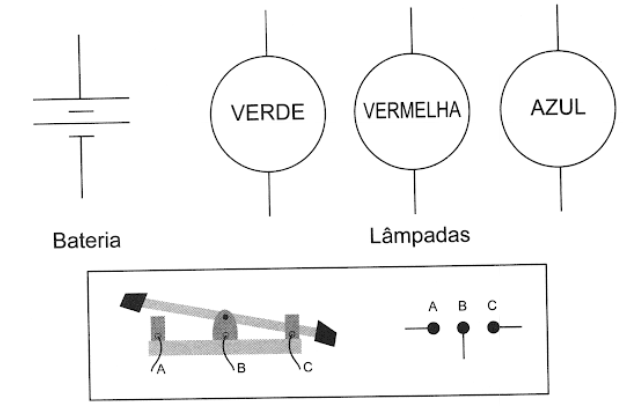

Um garoto precisa montar um circuito que acenda três lâmpadas de cores diferentes, uma de cada vez. Ele dispõe das lâmpadas, de fios, uma bateria e dois interruptores, como ilustrado, junto com seu símbolo de três pontos. Quando esse interruptor fecha AB, abre BC e vice-versa.

Carregando imagem...

O garoto fez cinco circuitos elétricos usando os dois interruptores, mas apenas um satisfaz a sua necessidade. Esse circuito é representado por

Resolução

Resposta correta: Letra D

A questão aborda circuitos elétricos com lâmpadas, interruptores e bateria, exigindo que apenas uma lâmpada acenda por vez, conforme a posição dos interruptores. O ponto central é compreender o funcionamento do interruptor de três pontos (chave comutadora), que ao fechar AB abre BC e vice-versa, permitindo selecionar qual lâmpada será ligada. O raciocínio envolve analisar cada circuito proposto e identificar qual deles garante que, ao acionar os interruptores, apenas uma das três lâmpadas acenda de cada vez, sem que duas ou mais fiquem acesas simultaneamente. O circuito correto (alternativa D) utiliza os interruptores de modo que o caminho da corrente só passa por uma lâmpada em cada posição dos interruptores, atendendo ao requisito do enunciado.

Comentários por alternativa

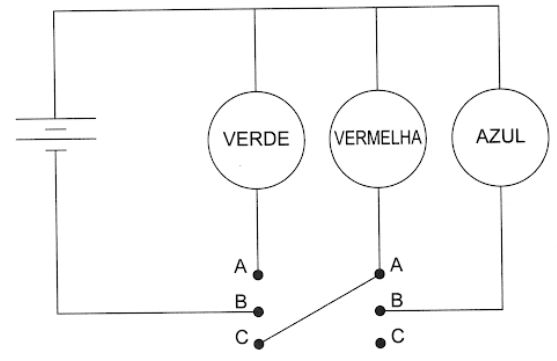

A

A alternativa A está errada porque a configuração dos interruptores permite que mais de uma lâmpada acenda ao mesmo tempo, não atendendo à exigência de acender apenas uma por vez.

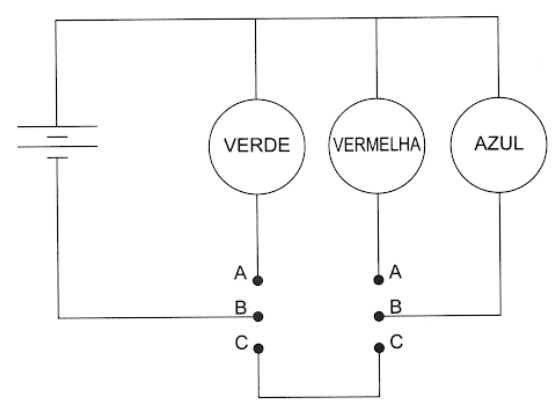

B

A alternativa B está incorreta pois o arranjo dos fios e interruptores não garante o isolamento de cada lâmpada; pode haver situações em que nenhuma ou mais de uma lâmpada acenda.

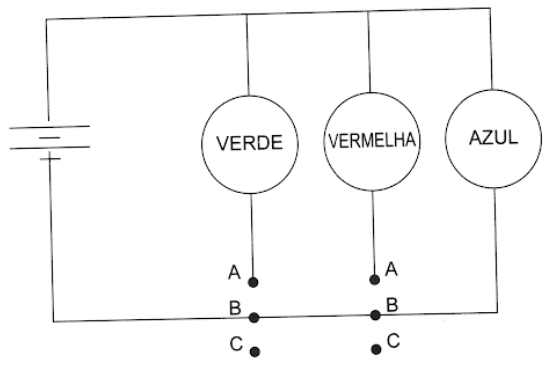

C

A alternativa C está errada porque, dependendo da posição dos interruptores, duas lâmpadas podem acender simultaneamente, o que não é desejado.

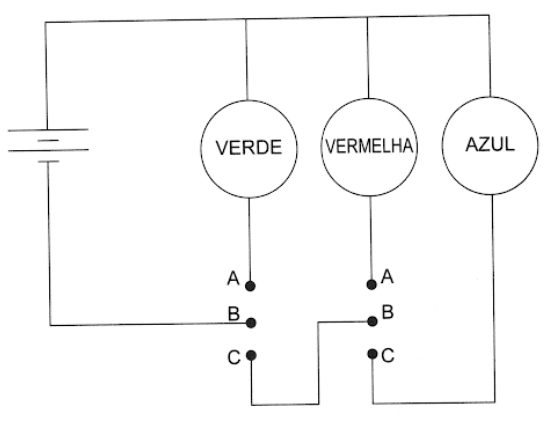

D

A alternativa D está correta. O circuito foi montado de modo que, ao alternar a posição dos interruptores, apenas uma lâmpada é ligada por vez, isolando as demais e satisfazendo o comando do enunciado.

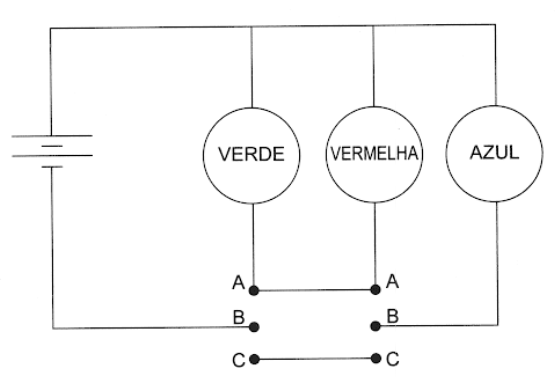

E

A alternativa E está incorreta pois a disposição dos interruptores permite que nenhuma ou mais de uma lâmpada acenda, não garantindo o controle individual solicitado.

Flashcards

Perguntas pontuais sobre o tema desta questão. Toque no card para virar e use as setas para navegar.

1 / 7

1. O que é um circuito elétrico em série?: É um circuito em que os componentes estão conectados um após o outro, de modo que a corrente elétrica percorre um único caminho.
2. Como funciona um interruptor de três pontos (chave comutadora)?: Ele conecta o terminal comum a um dos outros dois terminais, alternando o caminho da corrente entre dois circuitos distintos.
3. Qual é a principal diferença entre ligação em série e em paralelo?: Na série, a corrente é a mesma em todos os componentes; no paralelo, a tensão é igual em todos os ramos.
4. Por que é importante isolar cada lâmpada em um circuito de seleção?: Para garantir que apenas uma lâmpada acenda por vez, evitando sobrecarga e atendendo ao controle individual.
5. O que acontece se duas lâmpadas forem ligadas em paralelo e um interruptor for fechado?: Ambas podem acender simultaneamente, pois a corrente se divide entre os dois caminhos.
6. Como a posição dos interruptores afeta o funcionamento do circuito?: Ela determina por qual caminho a corrente elétrica irá fluir, selecionando qual lâmpada será acesa.
7. O que caracteriza um circuito seletor de cargas?: É um circuito que permite escolher, por meio de interruptores, qual carga (lâmpada, motor, etc.) será alimentada pela fonte.
