O gráfico que descreve, em cada instante, a maior altura de coluna de água, dentre aquelas que vão sendo formadas ao longo do enchimento do tanque, é

ENEM 2024 Questão 161

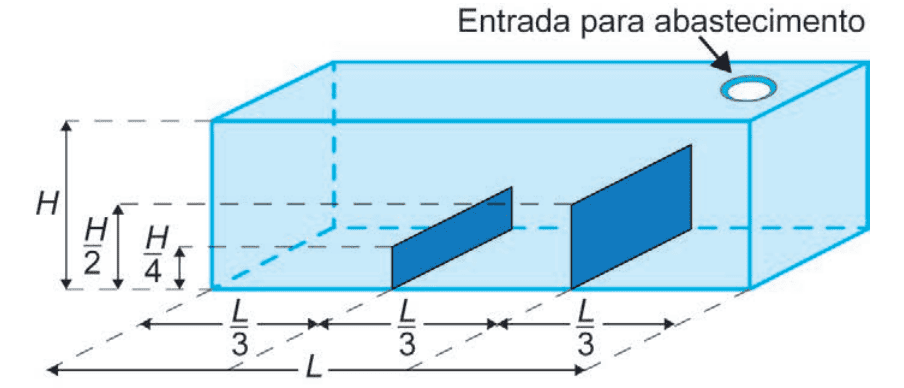

Um tanque, em formato de paralelepípedo reto retângulo, tem em seu interior dois anteparos verticais, fixados na sua base e em duas paredes opostas, sendo perpendiculares a elas, conforme a figura.

Carregando imagem...

Esses anteparos, de espessuras desprezíveis, estão instalados de maneira a dividir a base do tanque em três retângulos congruentes, tendo suas alturas iguais à metade e a um quarto da altura do tanque. O tanque é abastecido por uma entrada situada no teto, através de um duto que despeja água a uma vazão constante, sendo necessárias $12\text{ horas}$ para finalizar o seu enchimento.

O gráfico que descreve, em cada instante, a maior altura de coluna de água, dentre aquelas que vão sendo formadas ao longo do enchimento do tanque, é

Resolução

A questão trata do enchimento de um tanque com anteparos internos que dividem a base em três partes iguais, mas com alturas diferentes (\frac{1}{2} e \frac{1}{4} da altura total do tanque). O objetivo é analisar como a maior altura de coluna de água evolui ao longo do tempo, considerando que a água entra a vazão constante. Os conceitos principais são: geometria de sólidos (paralelepípedo), divisão de volumes, relação entre volume, área e altura, e interpretação de gráficos. O raciocínio envolve perceber que, à medida que a água entra, ela preenche primeiro o compartimento mais baixo (\frac{1}{4} da altura), depois o intermediário (até \frac{1}{2}), e só então o mais alto (até a altura total). Como a base é dividida em três partes iguais, a água atinge rapidamente o topo do anteparo mais baixo, depois o do intermediário, e só então o tanque todo. Portanto, o gráfico da maior altura de coluna de água apresenta três trechos: um crescimento rápido até \frac{1}{4} da altura, depois mais lento até \frac{1}{2}, e por fim ainda mais lento até a altura total, formando três segmentos de reta com inclinações decrescentes. A alternativa correta é a B.

Comentários por alternativa

A $[img:https://zospydaosoqbdpxgpnni.supabase.co/storage/v1/object/public/images/enem/2024/161_a.png]$

A alternativa A está errada porque sugere um crescimento linear único, ignorando as mudanças de inclinação causadas pelos diferentes volumes dos compartimentos.

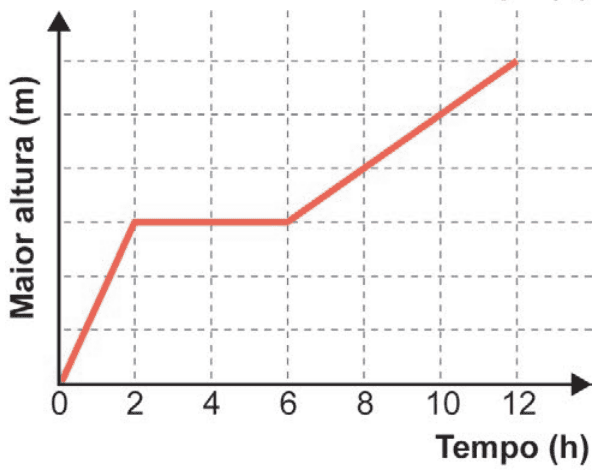

B $[img:https://zospydaosoqbdpxgpnni.supabase.co/storage/v1/object/public/images/enem/2024/161_b.png]$

A alternativa B está correta porque mostra três trechos de crescimento com inclinações decrescentes, refletindo o enchimento sequencial dos compartimentos com alturas diferentes e áreas de base iguais.

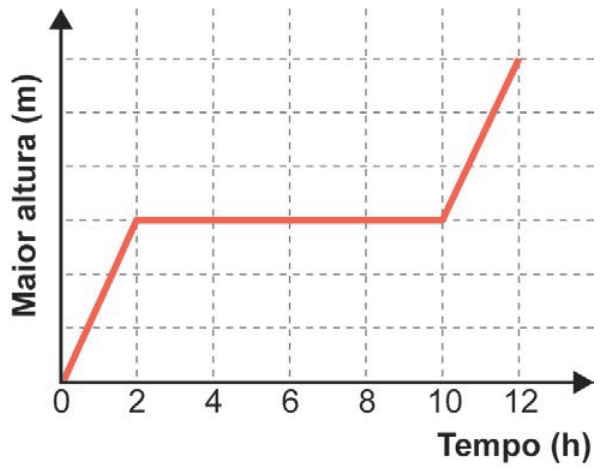

C $[img:https://zospydaosoqbdpxgpnni.supabase.co/storage/v1/object/public/images/enem/2024/161_c.png]$

A alternativa C está errada pois apresenta um gráfico com degraus ou patamares, o que não representa o enchimento contínuo do tanque; a água não para de subir em nenhum momento.
D $[img:https://zospydaosoqbdpxgpnni.supabase.co/storage/v1/object/public/images/enem/2024/161_d.png]$

A alternativa D está errada porque sugere uma curva suave (talvez parabólica), o que não corresponde ao enchimento de compartimentos com áreas iguais e alturas diferentes.

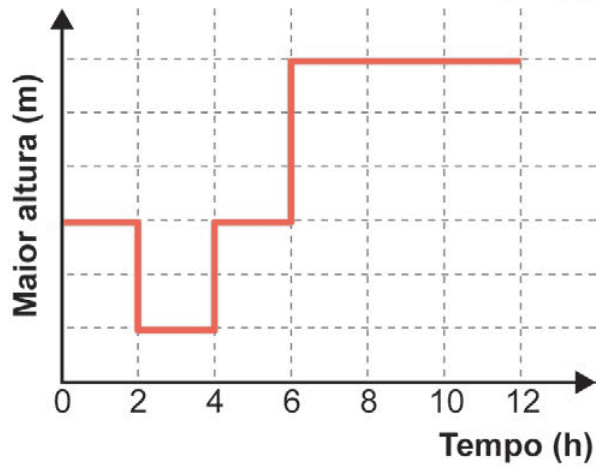

E $[img:https://zospydaosoqbdpxgpnni.supabase.co/storage/v1/object/public/images/enem/2024/161_e.png]$

A alternativa E está errada pois apresenta um crescimento não compatível com a divisão do tanque em compartimentos congruentes e alturas proporcionais; não reflete as mudanças de inclinação necessárias.

Flashcards

Perguntas pontuais sobre o tema desta questão. Toque no card para virar e use as setas para navegar.

1 / 7

1. O que é um paralelepípedo reto retângulo?: É um sólido geométrico com seis faces retangulares, onde todos os ângulos são retos e as faces opostas são congruentes.
2. Como se calcula o volume de um paralelepípedo?: Multiplica-se o comprimento pela largura e pela altura: $V = C \times L \times H$.
3. O que significa dizer que três retângulos são congruentes?: Significa que eles têm exatamente as mesmas dimensões e área.
4. Como a vazão constante influencia o enchimento de um tanque?: Com vazão constante, o volume de água aumenta linearmente com o tempo.
5. Por que a inclinação do gráfico muda ao passar de um compartimento para outro?: Porque, ao mudar a altura do anteparo, a área da seção molhada muda, alterando a relação entre volume e altura.
6. O que representa a maior altura de coluna de água durante o enchimento?: É a maior altura atingida pela água em qualquer compartimento do tanque naquele instante.
7. Como identificar gráficos que representam mudanças de inclinação em processos físicos?: Procure por segmentos de reta com diferentes inclinações, indicando variações na taxa de crescimento da grandeza analisada.
